二重の取り付けに注意！

以下の製品を購入いただいたお客様から、サポート依頼をいただきました。















 Mac Pro Early 2008-Mid 2012用 Wi-Fi 802.11ac Bluetooth 4.0 PCIeカード　12,000円 9,800円

いや、最初はサポート以来というよりは、動作しない報告でした。本カードを装着すると、起動時に親友禁止マークが出て、起動しないということでした。4 coreのマシンですが、CPUを交換している改造機なので、動作しないのは仕方ないので諦めるとのことでした。
いやいや、 Vintage ComputerでもCPUアップグレードを販売していますし、本カードもCPUアップグレードを行った本体で動作確認済みです。何か原因があるはずです。

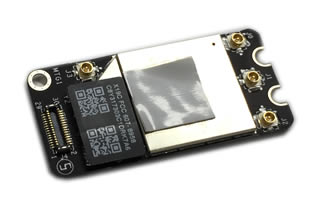

本カードは、挿し方が問題になることがあるので、まずはそちらから。しかし、サポートしているうちにWi-Fiスロット側にもアダプタを介してBCM94360CDを装着していることがわかりました。 二重にBCM94360CDを挿しているのは、問題がありそうな気がします。外していただくと・・・
解決しました！

Vintage ComputerでもWi-Fiスロット側に挿すアップグレードカードを販売しています。

Mac Pro Early 2009-Mid 2012用 Wi-Fi 802.11ac Bluetooth 4.0 アップグレードカード　14,800円 12,800円

お客様が装着していたのは、弊社の製品ではなく、アンテナは自前で用意した外部アンテナだったそうです。しかし、アンテナの感度がイマイチなせいで十分な性能が出ておらず本品を購入されたとのことでした。解決後は、感度も十分でワイヤレスの速度もバッチリとのことでした。
というわけで、二重の取り付けにはご注意ください。アンテナ感度など弊社の製品は性能的に安心です。値下げも行いましたので、お買い得です。

MacBook Pro Retina 13のヒンジトラブルを修理

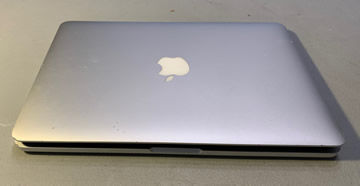

MacBook Pro Retina 13インチ Mid 2013ですが、昨日から急にリッドが閉じなくなってしまいました。











少し開いた状態で閉じないのです。リッドを開閉しても、特にガクッとくるようなことはなく、少々重いだけです。とりあえず蓋を開けて、ヒンジの状態を見てみました。


うわっ！
埃だらけです。これは汚い。ヒンジは置いておいて、まずはクリーニング。

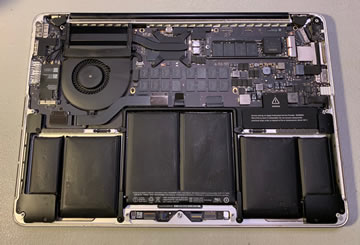

綺麗になりました。
ヒンジの様子を見ると、特に破損はありません。取り付けネジを緩めたり、締めたりしてみましたが、 変化なし。気休めに、ヒンジの修道ぶに潤滑剤を塗ってみました。すると、操作がぐっと軽くなりました。これはもしや・・・












ちゃんと閉じるようになりました。＼(^o^)／
同じトラブルに悩まれている方、簡単に直るかもしれません。

macOS Mojave インストールに注意

先日、NVMe SSDをご購入いただいたお客様から、macOS Mojave インストール後、起動できなくなったとのサポート依頼をいただきました。
MacBook Air Mid 2013で、Mojave インストール中に不具合が生じ、その後再起動してもディスクを認識しないとのことでした。 リカバリーモードで起動しても認識しないとのことで、SSDの故障が疑われるとのことでした。

返送していただき、Vintage Computerでテストをいたしました。MacBook Air Mid 2013 に装着し、外部ディスクのmacOS High Sierraから起動したところ、あっけなくSSDが認識されました。ただし、起動ディスクはなく、macOS Mojave Install のボリュームだけが確認されました。インストール中の何らかの不具合で、インストールデーターが入っただけの状態で起動不能になったようです。

初期化してmacOS Mojave をインストールしてみると、問題なくインストール、起動できました。ユーテリティで確認しても、ディスクの問題は検出されず、ハード上の問題はないと判断しました。

ネット上を見ると、 macOS Mojave インストール時に不具合が発生し、復旧に大変苦労したという情報がいくつも見られます。メジャーアップデートにはつきものですので、インストールする場合は慎重に、そして然るべき環境、準備を整えた上で実行されることをお勧めします。私がお勧めするのは、以下2点です。

1. インストール直前の状態で、Time Machineのバックアップを取っておく。
2. 外部ディスクから macOS High Sierraが起動できるようにしておく。

Time Machineのバックアップがあれば、とにかく元の状態には戻れますので、これは必須です。それから、2も重要です。特にSSDのフォーマットがAPFSになったことから、macOS Sierra以前では APFSフォーマットのディスクを認識できませんので、ぜひともmacOS High Sierraが起動できる外部ディスクがあると便利です。
SSDをアップグレードしている場合は、以下のケースを使って純正のドライブを使って起動ディスクを用意するといいですね。













OWC Envoy Pro PCIe SSD USB 3.0 ケース　14,800円
OWC Envoy USB 3.0 外付けSSDケース for MacBook Air Mid 2012  3,980円
MacBook Pro Retina Mid 2012~Early 2013 SSD用 USB 3.0 外付けケース　5,800円

私の場合は、テストマシンにはmacOS Mojaveをインストールしていますが、仕事のメインマシンには慎重を期してしばらく様子見です。

Radeon HD 5770/5870 と4K モニタ

macOS Mojave 非対応となってしまったRadeon HD 5770, 5870 ですが、相変わらず人気は高いです。

















ATI Radeon HD 5870 1GB  29,800円
ATI Radeon HD 5770 1GB  24,800円

先日Radeon HD 5770をご購入いただいたお客様より、サポート依頼がありました。

早速取り付けましたが、モニター画面が信号入力なしで映りませんでした。電源コードを抜き差確認、ビデオボードも3回くらい付け替えましたが認識しませんでした。

元からあるビデオカード（NVIDIA Gforce GT 120）に戻すと起動し正常に映ります。購入したビデオカードに問題があるのでしょうか？
Mac Pro Early 2009, モニター LG 32UD60 UHDmonitor4k, Mini DisplayPort接続

むむ、不良品でしょうか？ しかし、Vintage Computerでは中古品は全て動作テストを行って発送しております。

 気になるのは、4Kモニタを使用している点です。以前は4Kモニタ非対応でしたが、新し目のmacOSでは4K 30Hz表示が可能になっています。そこで、モニタ側は4K 60Hzの設定になっておりブラックアウトしているのではないかと推定しました。GT 120は4K表示能力が全くないので、低解像度設定になるのだと思います。
これには、低解像度の別モニタで問題なく表示されるかを確認するのが一番です。幸い、お客様は別モニタをお持ちでしたので、確認いただいたところ問題なく表示されました。
使用されているモニタは、 DisplayPort 接続では4K 60Hz対応ですが、HDMIでは4K 30Hz対応です。そこで、アダプタを使用してHDMIに接続してもらったところ、無事4K 30Hzで表示されたそうです。

 HDMIですと4K 30Hz固定になるのでベストな接続方法だと思いますが、Mini DisplayPort 接続でも以下の方法で表示可能になるのではないかと思います。
DVI側に低解像度のモニタを接続します。これで起動すると、 Mini DisplayPort 側はブラックアウト、DVI側は表示されるはずです。システム環境設定/ディスプレイを開き「ウインドウを集める」ボタンを押すと、Radeon HD 5770側の設定ウィンドウも表示されます。ここで解像度 4K 30Hz選ぶと表示されるようになるはずです。

赤い光は不具合の印？

Macのロジックボードやプロセッサーボードには、動作状態を示すLEDが設置されていることがあります。大抵は、グリーンなら正常でレッドなら不具合ありです。なので、赤い光はあまりみたく無いものですね。

Mac Pro用のグラッフィックボードを購入いただいたお客様から、以下のご連絡をいただきました。

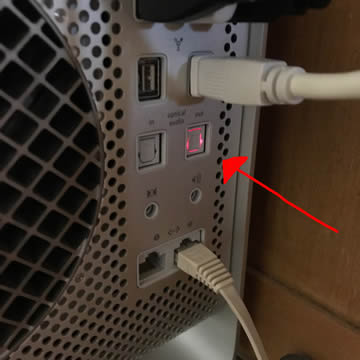

オーディオのデジタルアウトのコネクト部分が赤く点灯しています。

今まで8年間、2010(5,1)を使用してきていますが、デジタルオーディオを使用していないので、ここを注意して見ておらず、いつから光っているのかわかりません。

正常なのでしょうか? それともこのグラボに変えたからなのでしょうか?




















グラッフィックボード交換が原因かどうかなら、元のカードに換えてみれば良いわけですが、すでに手元にないのでしょうか。
 ここは、確か常時光っていたような気がしますが、改めて聞かれると自信がないです。早速、実機を見てみました。光ってます！グラッフィックボードを換えても同じです。

いやしかし、私もお客様も長年使っているのに、確かな記憶がないというのは不思議ですね。案外盲点ですね。

サポート事例：SSD速度

Mac Pro Mid 2010用に1TB PCIe SSDとPCI Express アダプターをご購入いただいたお客様よりサポートのご依頼がありました。















Apple 純正Samsung PCIe SSD 1TB　118,000円 99,800円

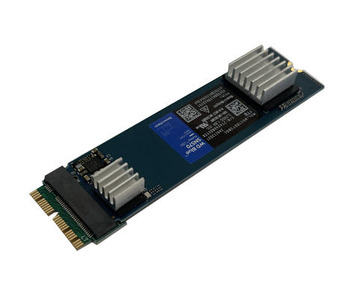

PCIe SSD to PCI Express x4 アダプタ+放熱板　3,980円

激速の1.5TB/secと謳って販売しておりますが、お馴染みのDiskspeedTestで720MB/sec〜770MB/secの値しか出ていないということです。期待の半分ほどのスピードしか出ていません。スロットには、以下のカードを挿しているということでした。

スロット1        NVIDIA GeForce GTX680

スロット2        Apple純正 Samsung 1TB PCie SSD

スロット3        SUMSUNG 960EVO M.2  1TB

スロット4        USB3.0拡張カード

高性能カードで埋まっていますね。まずは、システムレポートでリンク幅を確認してもらいました。本来、x4のはずですが、何らかの不具合で x2となっていると半分ほどの速度しか出ません。しかし、表示はx4となっていました。
続いて、スロット2からスロット4へのスロットの移動を行ってもらいました。そうしたら、1500MB/secほどの速度となりました。 USB3.0拡張カードをスロット2に移動してもらい、全て正常に動作するようになりました。
スロット2はx16、スロット3, 4はx4 です。大は小を兼ねるはずではありますが、カードと同じx4のスロット3, 4に設置するのが良いようです。

G2 Power Macの頃は、拡張カードが認識されなかったり、うまく性能が出ないことが良くあり、そんな時はスロット位置を変えるのが定番の対処法でした。最近は、そんなこともあまりありませんが、こんな時にはやはり有力な対処法ですね。

Mac Pro Bluetooth 不具合、続編

3/31のエントリーで、「USBカードでBluetoothの不具合？」を掲載しました。おさらいとして、Bluetoothアンテナ位置の画像です。USBカードの一番右側のポートに特定のドングル型のUSBデバイスを装着すると、ノイズの影響を受けてBluetooth接続が切れる問題が発生する場合があります。
















割と反響が高くて、お陰で問題が解消しましたというメールも複数いただきました。今回は、その中でもちょっと盲点となりそうな事例をご紹介します。
その方のMac ProもBluetoothの接続切れが頻繁に起こっていたそうです。そこで、アップルに修理に出されたそうですが、診断結果は問題なし。それでも、Bluetooth関係のパーツ交換をしてくれたそうです。それでも状況は全く改善されず。やむなく症状を抱えたまま使用してきたそうです。

 そこで今回の記事。似ている状況ですが、USBカードなどの拡張カードは使っていません。背面はこんな状態です。



















 白ケーブルがApple Cinema Display、黒ケーブルがサードパーティーのディスプレイに接続されています。トラブル時は画像と逆で、黒ケーブルが右、白ケーブルが左だったのですが、これを反対に接続したら、不具合が解消したとのことです。
サードパーティーモニターに使っている黒ケーブルのシールドが不十分だったのかもしれませんね。今回は位置の移動で解消しましたが、 より品質の高いケーブルに交換するのも効果がありそうです。USBカードに限らず、他のデバイスを接続するカードは要注意ですね。

アップルとしても、本体のみの回収では「問題なし」の判断はやむ得なかったとは思いますが、もう一歩踏み込んでもらえていればと思います。

Mac Proの電源不具合

お客様から、Mac Pro Mid 2010 不具合の相談です。

・急に電源が落ちる
・落ちた直後は、SMCリセットをしても起動時にすぐ落ちる
・数時間電源を抜いて放っておくと、数時間〜２日の幅で動作する

これを見る限り、電源不調が怪しいです。それはお客様も最初に疑っており、専門業者に検査を依頼して問題ないとの結論が出ているとのことでした。そこで、お客様はバックプレーンボードの交換なども試したとのことですが、解決せず。

私の見立てとしては、問題ないとの結論が出ているとのことですが、やはり電源が怪しいと思いました。

そこで、電源を購入いただき交換したところ・・・
不具合解決！　
「あれだけ頻繁にシャットダウンしていたMac Proが全く問題なく動作しております。」
とのことでした。

解決して良かったです。
Mac Proの電源は不具合も多いので、電源が落ちるようでしたら、やはり一番に交換が必要だと思います。しかし、専門業者さんの検査とは、一体何を検査するのでしょうね？

米国版iPhone Xでドコモメールを使う

iPhone X Verizon版をご購入いただいたお客様から、ドコモメールが使えないとのサポート依頼をいただきました。今回は、iPhone Xに関してですが、iPhone 7以降（場合によってはそれ以前のモデルも）該当します。
これまで個別にご連絡をいただいたり、当ブログのコメント欄で情報をいただいたりしていましたが、まとまった記事にはしていなかったと思いますので、改めて取り上げたいと思います。

ご相談内容
docomoのSIMを入れて通信は可能になったが、ドコモメールのプロファイルがインストールできず、ドコモメールが使用できない。これまで使っていたiPhone 6 Sprintでは問題なくインストールできた。

回答
結論としては、ドコモメールのプロファイルのインストールはできません。インストールが可能なのは、日本版のA1902のみです。手動での設定が必要になります。手動の設定方法は、こちらやこちらを参照ください。
iPhone 6 Sprintでは問題なかったとのことですが、それは日本版もSprint版も共にA1586で同モデルあるためです。
iPhone Xでは、日本版はA1902、Verizon版はA1865と別モデルです。なお、iPhone Xでは、日本版と同モデルの海外版は存在しません。

解説
以前、docomoではspモードで使用できる端末を、自社端末と日本版SIMフリーモデルに限定していました。ただし、海外版でも同一モデルの場合は制限できないため、spモードが使用できました。
モデルの異なる端末では、mopera Uが必要で、こちらではドコモメールは使用できませんでした。
こういう状況から、ドコモメールのプロファイルは、日本版とモデルの異なる端末にはインストールできないようになっています。
2015年末ごろから、spモードの制限が外れ、モデルの異なる海外版SIMフリーでもspモードが使用可能となりました。
その時点で、ドコモメールのプロファイルのインストール制限も外してくれて良さそうなものですが、ユーザー数が限られるせいか未だに制限がついたままとなっております。
弊社では、iPhone SEまでは日本版と同じモデルをメインに取り扱っておりましたので、このような現象はありませんでしたが、iPhone 7以降日本版は専用モデルとなったため、この現象が起こります。6s以前でも、日本版と異なるモデルの海外版は同様になります。

日本のアップルにも相談いただいたそうですが、全くわからず、Verizonとの解約がうまく行っていないのではというような、的外れな回答だったようです。キャリア関係なので、アップルに相談いただくより、docomoに相談いただいた方が良かったかもしれません。というより、Vintage Computerにまず尋ねていただくのが良かったですね。

Continuity Activation Tool (CAT) はHigh Sierraでも有効

Contenuity Activation Tool (CAT) は、MacとiOS間の絶妙な連携が可能なHandoff 機能を、非対応機種でも実現する、大変便利なソフトウェアです。
ハード要件として、Handoffを利用するにはBluetooth 4.0が必要、またApple Watchでのロック解除は802.11acが必要です。ネットワークカードを交換してハードの要件をクリアしても、残念ながらこれらの機能は有効になりません。その状態でCATを適用すると、使用可能になります。

このCAT、以前はマメにアップデートされていましたが、ここ1年以上アップデートされていません。こうなると心配なのが、新OS High Sierraに対応しているのかどうか。
High Sierra リリース当初、お客様から以下のようなご連絡をいただきました。

Mac Pro 2010のお客様より
High SierraへのアップデートでHandoffが使用できなくなりましたが、SIP解除と、Continuity Activation Toolの適用で無事復旧しました。

MacBook Pro 17" 2011のお客様より
MBP 2011モデル用Bluetooth 4.0 アップグレードキットにContinuity-Activation-Toolで今までhandoffが動作していましたが、macOS High Sierraでは動作しなくなりました。
一日がかりで各種試しましたが、もはや解決策すら無いと判断しました。

う〜〜む、Mac ProはOKで、MacBook Proではダメなんでしょうか。使用しているカードはこちらです。












MacBook Pro 13/15/17 2011 Bluetooth 4.0 キット　6,800円

調べてみると、情報がありました。
内容としては、MacBook Pro 2011とHigh Sierraで問題なく使えているというユーザーが2名。どうしても使えないというユーザーが1名。CATはLatest betaを使った上、iCloud からログアウト、再ログインで、使えなかったユーザーも使えるようになったということでした。
別のお客様からもサポート依頼をいただきましたが、この情報をお伝えしたところ、無事使えるようになりました。

結局ポイントは2つ。Download linkからではなく、Download latest beta のリンクからCATをダウンロードしてください。そして、インストール後動作しない場合は、iCloud からログアウト、再ログイン。これで使用できるようになるはずです。

AKiTiO Thunder2 Quad の分解方法

Thunderbolt 2 接続で、4台のドライブを内蔵できるAKiTiO Thunder2 Quad。超大容量のストレージを追加するのに便利です。
以前ご購入いただいたお客様から、サポートの依頼をいただきました。

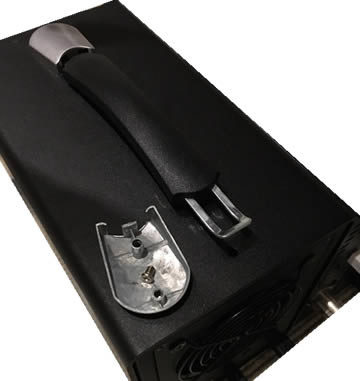

お分かりでしょうか。上部の取っ手を固定するネジが取れてしまっています。各パーツは破損しておらず、ネジも紛失していないので、ネジを再度締めれば復活です。しかし、内側から締めないといけないので、ケースの分解が必要です。
このデバイスは、インナーシャーシにアウターシャーシをかぶせてある構造ですので、アウターシャーシを外してしまえば良いわけです。お客様も分解しようと見渡したところ、どこにもネジがなく、どうすれば良いか分からずでサポート依頼となりました。

勘の良い方なら見当がつくと思いますが、ゴム足の下に固定ネジが隠されています。ゴム足を外して、ネジを外せばアウターシャーシが外れて、取っ手のネジをつけることが可能になります。
分かってしまえば「なんだ、そうだったのか。」ですが、知らないとバラす手がかりがなく、圧入されているのか？などと思ってしまいますね。
このデバイス以外にも応用が利きますので、参考にしてください。

Macのお掃除に注意

先日、お客様のMac Pro Mid 2010の内部の掃除後に、PCI Expressに装着しているSSDが高熱になり、アラートが出たそうです。調べてみると、PCIeのファンが回っていない。どうやらファン故障らしいということで、購入いただきました。結果は、無事ファンが動作するようになり、復活しました。

しかし、Mac Proの内部ファンは、大きく頑丈な作りでちょっとやそっとのことでは壊れないように思えます。そんな清掃くらいが原因で壊れてしまうことはあるのでしょうか？　あるんです。
















ファンはモーターで回っています。モーターと発電機の原理が同じなのは、電気に詳しい方ならご承知の通りです。これを外部の力で回せば電気が発生しますし、逆に電圧をかけると回ります。ということは、ファンを外部の力で回してやると、電気が起きて端子には電圧が発生するのです。
Macの内部を開けると、びっくりするほどホコリがたまっている場合があります。ホコリ取りに有効なのがブロア。ファンには特にホコリが溜まりやすいので、ブロアをかけると、ファンが高速回転します。この時、定格以上の回転数になると危ないです。ファン自体に高電圧が発生して故障の原因になりますし、接続されているロジックボードも危ないです。

ファンにブロアをかけるときは、手などでファンの回転を止めた状態でブロアをかけましょう。その方が、ホコリの飛びも良いはずです。ノートのファンは、あまり頑丈ではないので、さらに注意が必要ですね。

うっかり壊してしまったら。その時はVintage Computerでパーツを探して復活させましょう。パーツが見つからない時はお問い合わせください。ほとんどの場合、取り寄せ可能です。

Mac Pro CPUアップグレードカードのご注意

タワー型Macの大幅な性能アップが可能なMac Pro CPUアップグレード。購入時には諦めていたハイスペックを、いやそれ以上の性能を手に入れることが可能です。
大きな放熱板の下に隠れているCPUソケットからの脱着となるので、難しい感じがしますが、しっかりと手順を押さえれば意外に簡単です。

お客様から、起動しないとのサポート依頼。色々試していただきましたが、やはり起動せず、交換ということになりました。
返送されたCPUを確認すると、裏側の端子面に熱伝導剤がついています。これは見るからにまずい。アルコールで拭き取ってテストをすると、問題なく立ち上がりました。
どうやら組み付け時に裏側に熱伝導剤がついてしまって、それに気がつかず組み付けてしまったようです。取り付け時には、裏面も確認の上組み付けてください。














Mac Pro 2009-2012用CPU アップグレード各種　22,800円より

目指せ！最強のMac Pro。
